重大喜讯:巴伦技术MIMO实验室正式投入使用
啪啪啪!幸福总是来得这么突然...巴伦MIMO实验室在历经4个月时间的安装、校准以及调试等工作之后,终于投入使用,与大家正式见面!
至此,恭贺巴伦技术成为国内首家提供MIMO测试服务的第三方检测机构。此处设有掌声...
巴伦MIMO实验室引进法国MVG最新的MIMO测试解决方案,StarMIMO,该解决方案提供灵活,快速,高效的端至端测试 在受控制的现实RF环境里,使用HSPA, LTE, IEEE 802.11n/ac技术的MIMO设备。
巴伦MIMO实验室 暗室
巴伦MIMO实验室 控制室
巴伦MIMO实验室 信道模拟系统
该解决方案采用Anite多通道无线信道仿真仪,可支持32个RF物理信道接口,128个逻辑信道接口,覆盖频段为400 MHz到6 GHz,满足3GPP Rel 10和Rel 11增强型的测试要求。
一、 测量系统概述

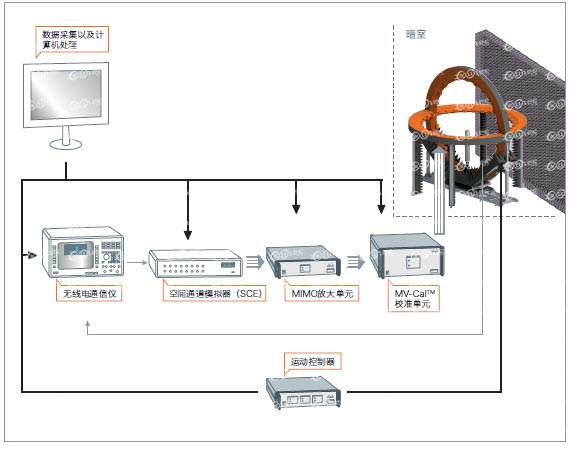

由无线电通信仪产生的信号通过空间通道模拟器(SCE)创建多路径信号,包延时扩展、快速衰落、路径延迟和多普勒频移。这些信号随后由放大器放大,并由探头同时发送到不同位置。该些探头可以用于表示直接信号、多路径信号或干扰信号,这样就可在DUT位置创建一个特定射频传播环境。
二、系统测量方法
基于多探头的测试方法:(多簇法和单簇法)
基站模拟器的信号通过信道仿真器经历预定义的信道模型后,通过若干对准被测物中心的双极化天线(即多探头),经空间辐射传播到EUT,使之经历所需要的信道衰减,观察并记录其吞吐量表现。
三、吞吐量测量
定义多天线吞吐量为在参考测量信道下,系统在单位时间内正确接收的传输块大小。被测设备需要在水平面内进行旋转,在不同的朝向上进行下行吞吐量测试,得到M条吞吐量曲线。测试结束后,需要对M条吞吐量曲线进行平均,得到一条平均吞吐量曲线。
四、详细的技术参数如下:
系统 型号 |
SATIMO Star MIMO-H |
暗室 大小 |
4m * 4m * 4m |
圆环 半径 |
1.2 m |
信道 仿真器 |
Anite F32 |
测量 能力 |
评估MIMO无线设备的无线技术如 HSPA, LTE, IEEE 802.11n/ac 模拟普遍标准化3GPP的信道传播模型在受控制的环境里: 单个集群 — SCME (扩展空间信道模型) 的城市微蜂窝和宏蜂窝 多个集群 — SCME (扩展空间信道模型) 的城市微蜂窝和宏蜂窝 模拟变量角度,角展度,交叉极化比,多普勒和延迟传播 在衰减环境中的设备产量测量,信道容量和比特误码率 |
符合 标准 |
符合CTIA MIMO测试要求; 符合YD/T测试要求; 支持Single Cluster测试方式; 支持Multiple Cluster测试方式; 支持LTE FDD和LTE TDD的MIMO OTA测试要求; 支持802.11n的MIMO OTA测试要求; 支持802.11ac的MIMO OTA测试要求。 |
全力以赴的巴伦,只为换得客户的欣然一笑,十分欢迎广大客户前来参观、咨询以及测试。
回顾曾经的MIMO岁月,不乏干货,感兴趣的朋友请查看~
