如何造出39元的智能插座?——小米智能插座拆解

这个插座并不会因低价而存在偷工减料的问题,产品的设计、零件用料一点也不含糊,跟上百元的智能插座相比质量一点都不差。


前些天雷科技做了一期小米智能插座的详细评测《便宜有好货 - 小米智能插座评测》,看到有网友在留言中表示质疑产品的内部构造情况,甚至有网友将智能插座和普通插座混为一谈。今天,雷科技小编彻底拆解了小米智能插座,进一步为大家展现小米智能插座的内部结构和一些实测数据,让网友在选择智能插座时对产品有一个更深的认识。

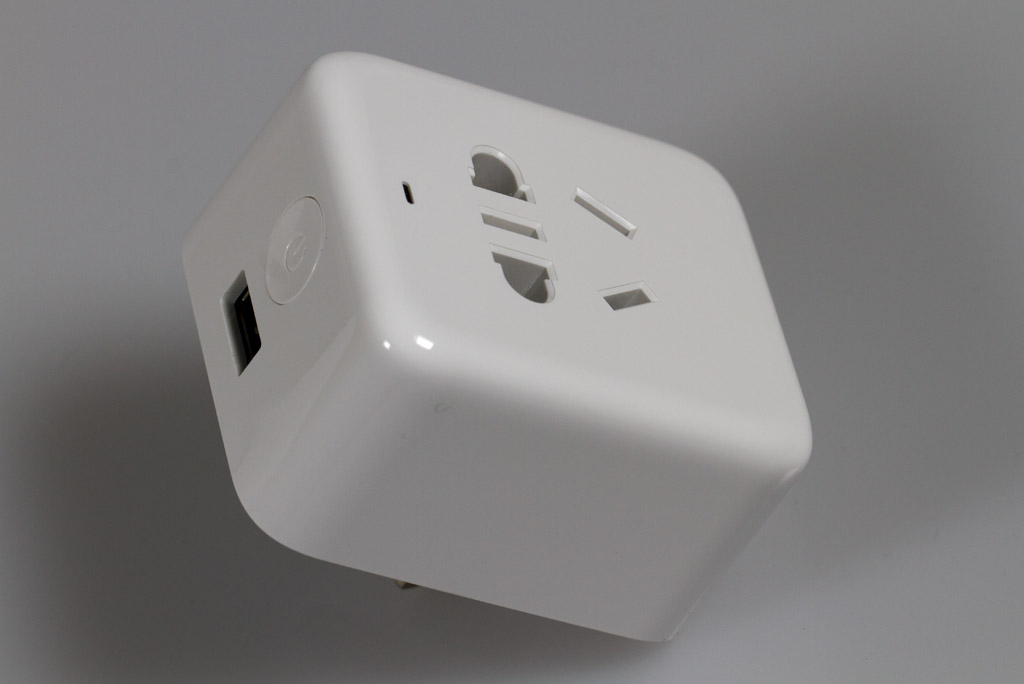

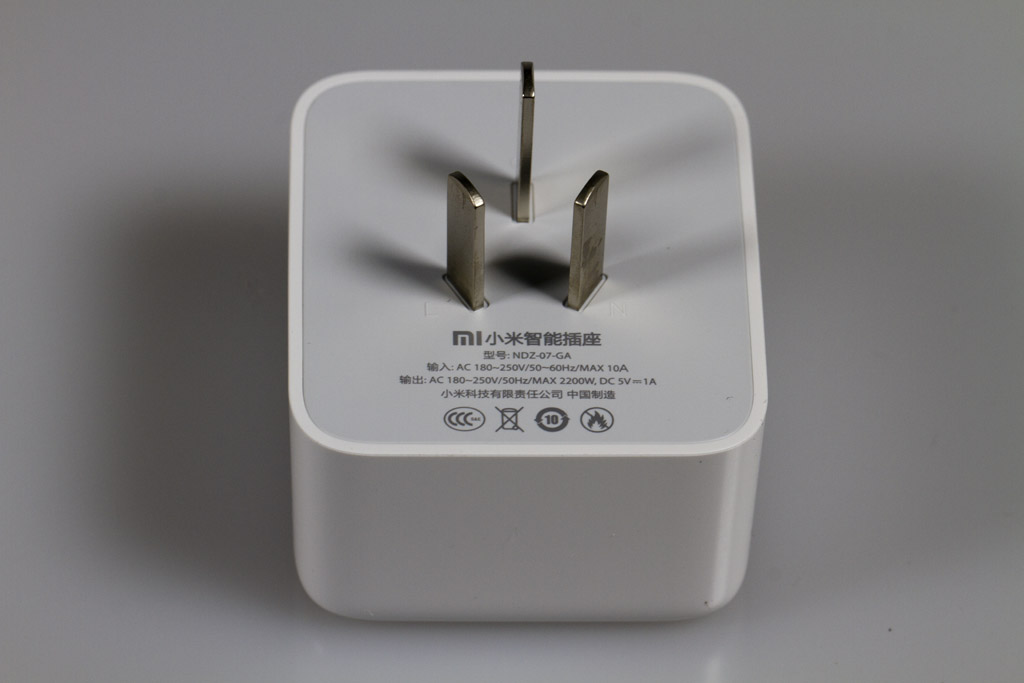

小米智能插座采用内卡扣封装形式,插座外观上并没有使用螺丝,从照片上可以看到小米智能插座的塑料外壳封装紧密度非常高,小编在拆开这个插座时,花了不少时间和力气,终算完好拆下后盖板。小米智能插座的三个电源输入脚采用厚度为1.5mm的铜材料,比普通的10A电源拖把插座采用1.3mm、1.4mm插脚要稍厚一些。

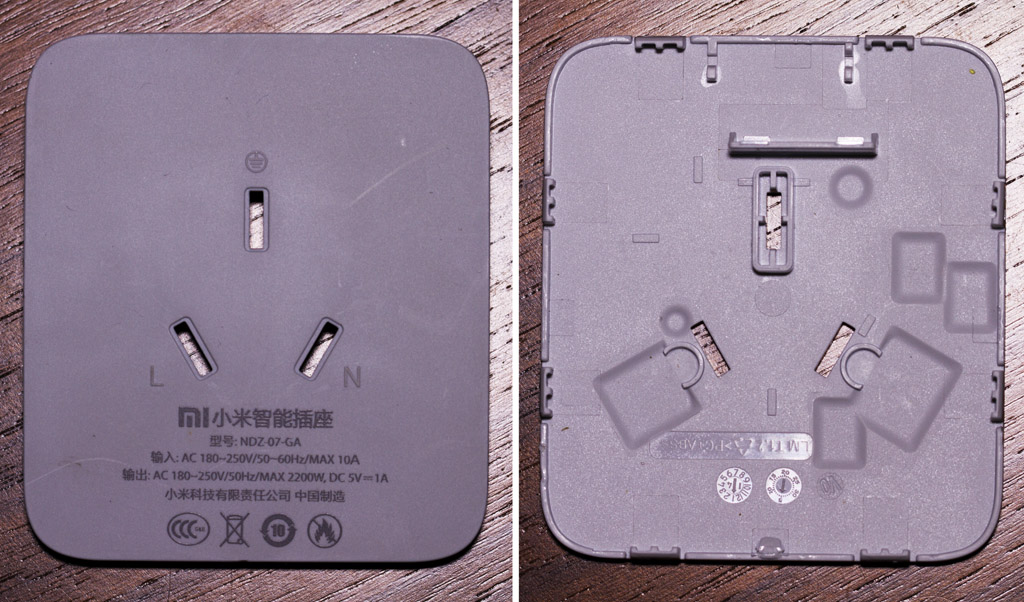

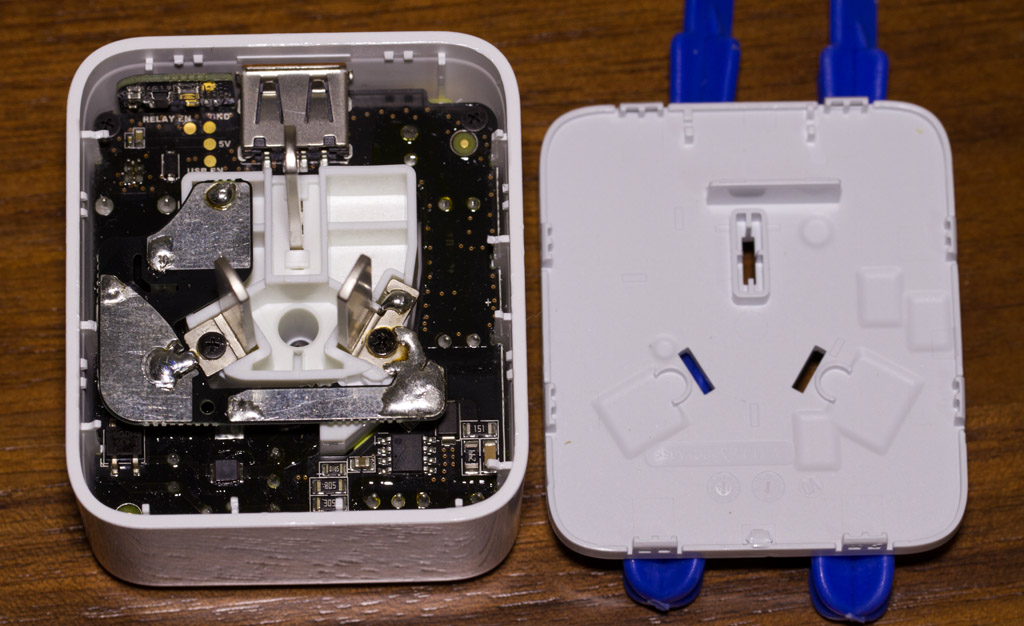

后盖内部四周分布有8个卡扣,加上插座中间的三个电源引脚与塑料盖也非常密合,完好撬开这个插座真不是件容易的事。

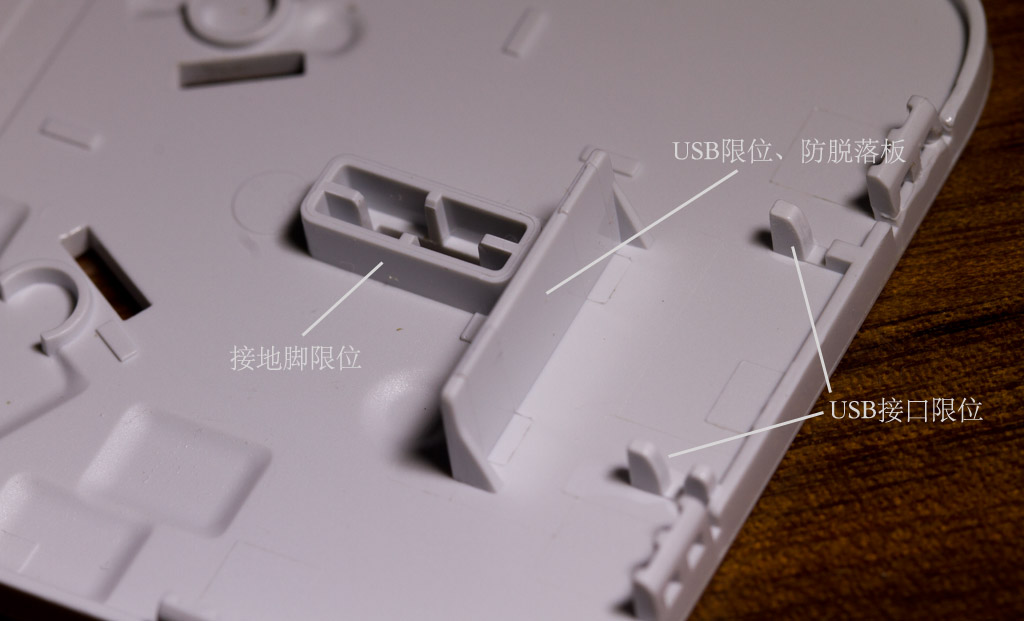

插座后盖的设计非常专业,接地脚由于是直通插座接口,中间完全没有螺丝固定,因此在后盖上增加了固定接地脚的限位座,提高接地脚稳固程度。后盖上设计了三个USB限位卡加固USB插座,保证在使用过程中USB插座不易受插拨USB插头的外力作用而脱落,就算是碰到暴力使用USB插座,也可以保证USB接口脱落后不会掉到内部电路板上发生电路短路或漏电情况。


插座内部采用电源部分采用双层电路板结构,顶层电路板焊接电源引脚,这块电路板采用加大铜箔面积和镀银工艺,减少铜箔板线路电阻,增强传传输电流。

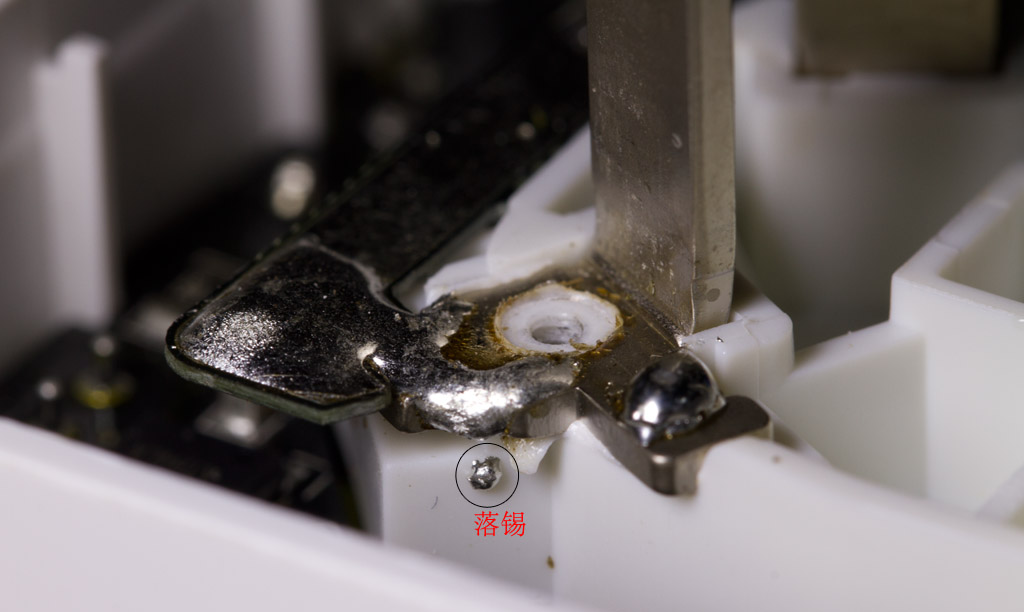

电路板与电源插脚部分采用人工焊接方式,但雷科技的这一个插座焊接工有点粗心,在焊接时留下落锡,怕长期间使用后落锡会掉落到插座内部影响电路工作。

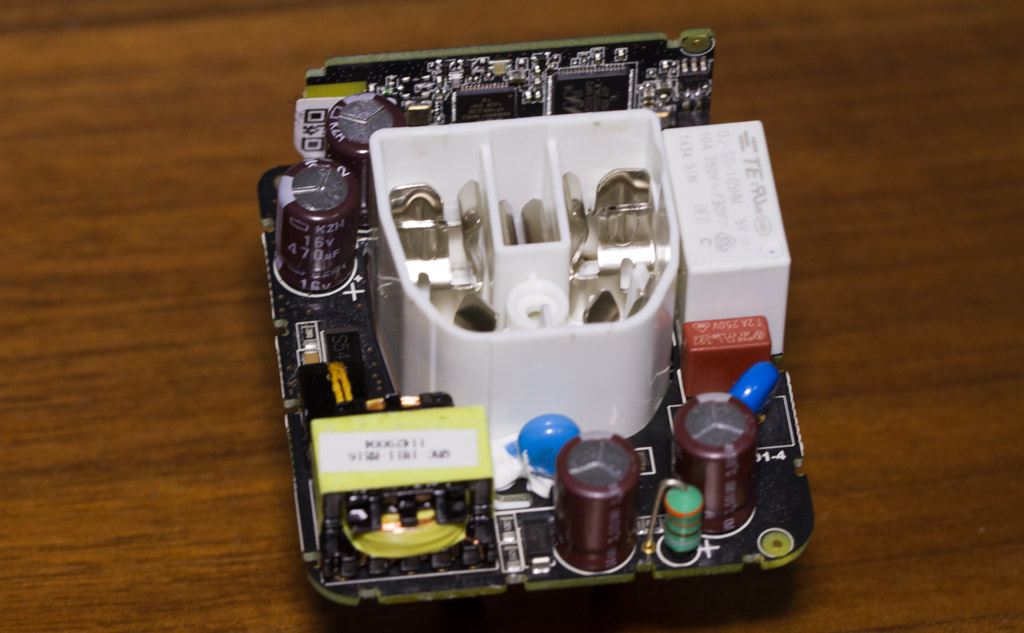

将电路板从插座塑料壳中从离出来。可以看到智能插座的核心电路板模块竖接在电源电路板上。插座的电路板均使用防氧化漆保护敷铜线路,能有效地提高电路板使用寿命。




电源电路板的顶、下层采用0.5mm厚、2mm宽的铜片相连接。



电源输出插口使用0.7mm铜触片,在保证良好导电性能同时,避免智能插座在使用大电流场合因触点阻值大出现接口高温或发生接触不良情况。



USB插口的材质相当不错。

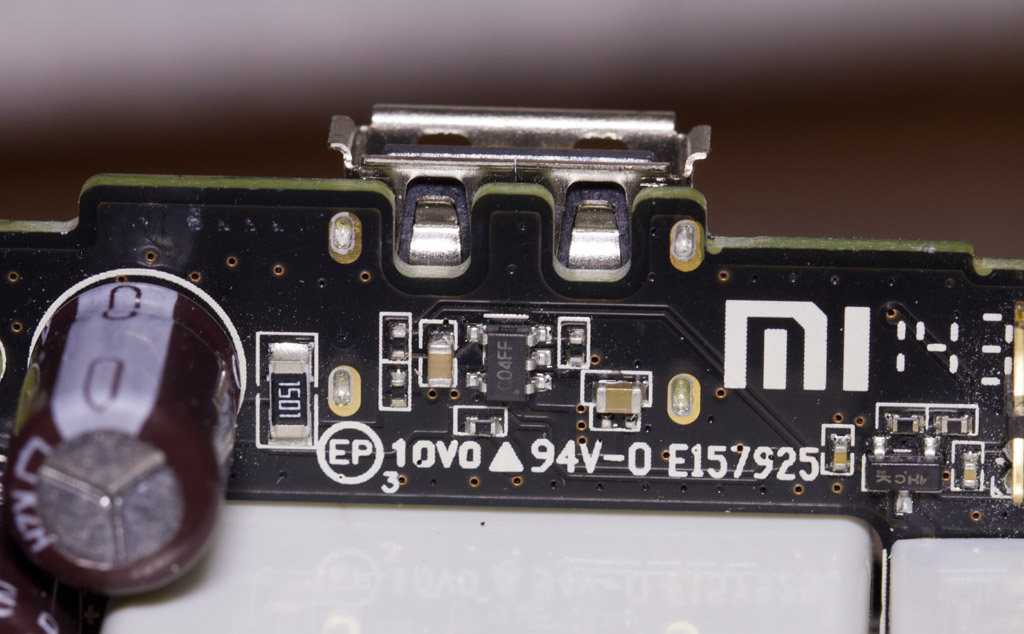

5V USB接口电源输出由主控电路对C04FF MOS管进行开关控制。

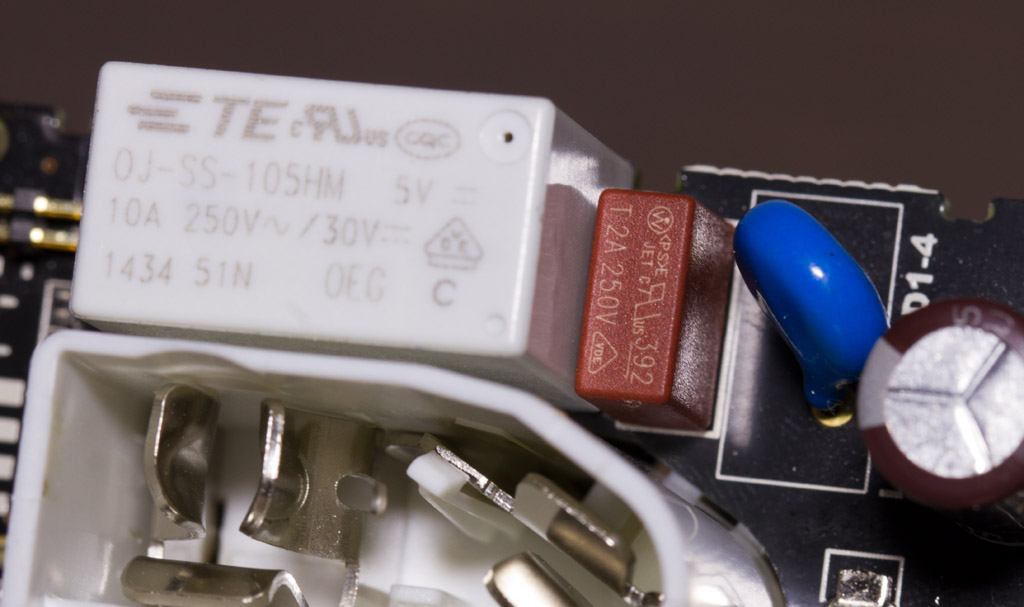

智能插座内部采用250V 10A机械继电器对电源输出插口进行控制,继电器加装有旁路电容,能有效减小插口输出电流对继电器触点的冲击,增加继电器使用寿命。

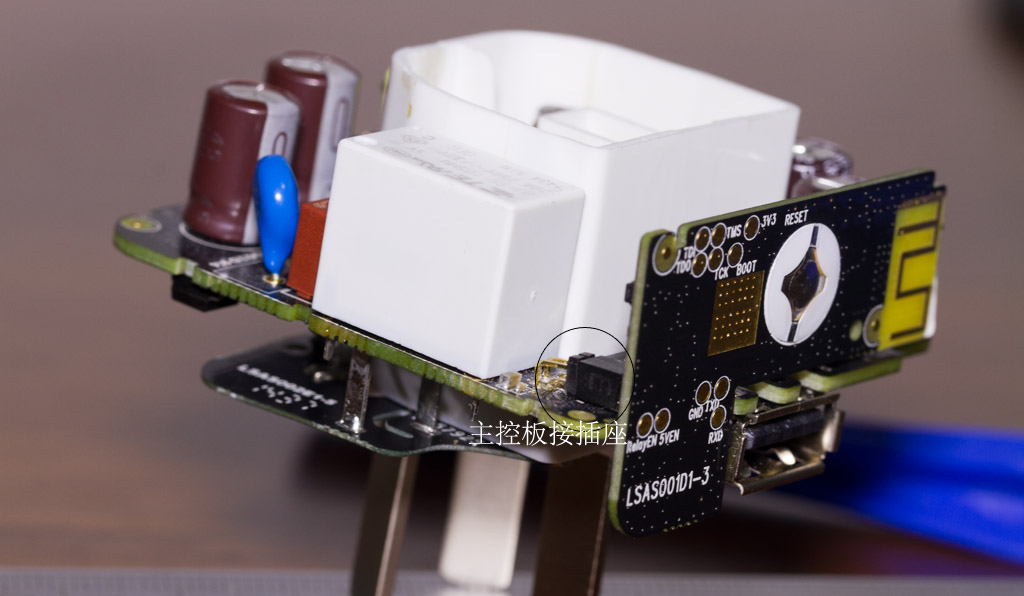

电源电路板与主控板使用接插座连接,因此主控板可以非常容易从主电路板上拆下,大大方便智能插座损坏后的维修工作。接插座上的4根引脚分别是:电源正、电源负、220V插口控制信号线、5V插口控制信号线。

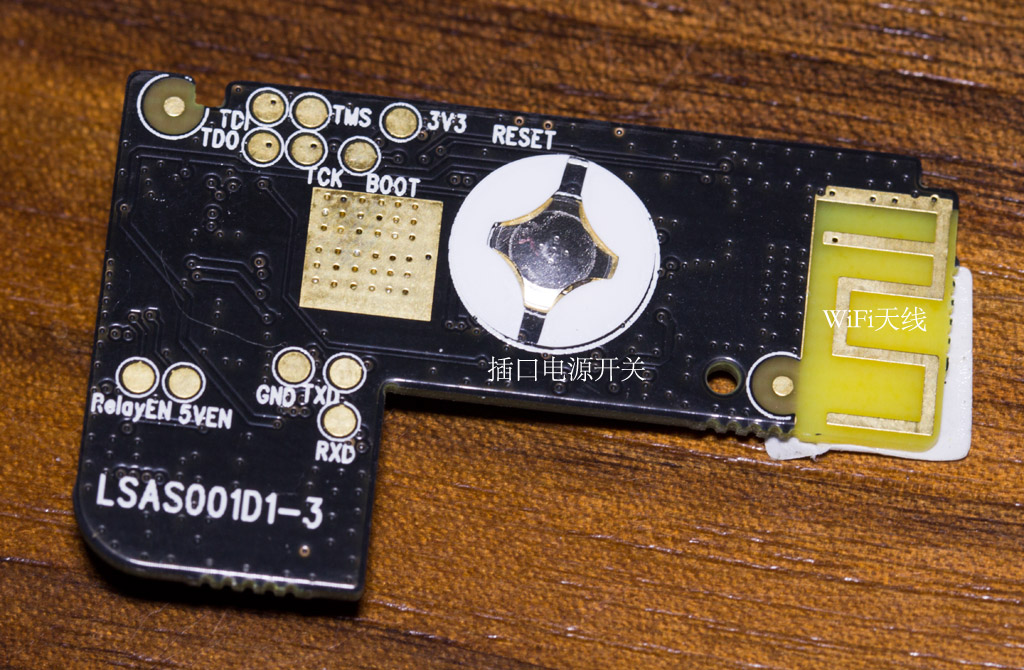

小米智能插座的主控板背面有电源输插口控制开关按键和2.4G WiFi板载天线。

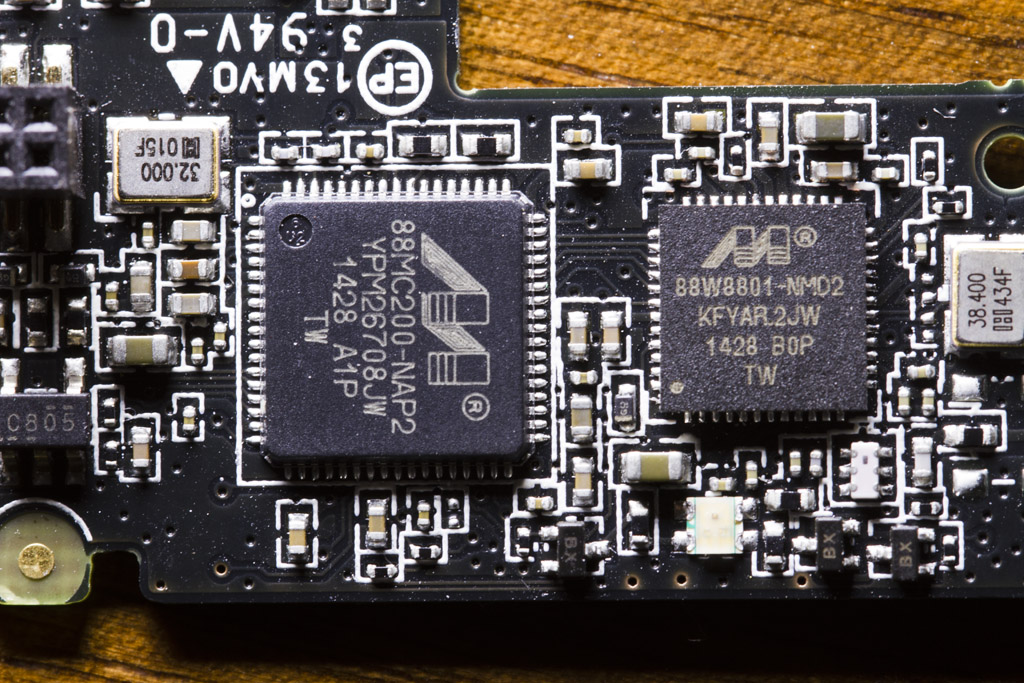

小米智能插座使用美满科技Marvell EZ-Connect无线物联网平台芯片解决方案,主控采用88MC200-NAP2高集成度低功耗微控制器。88MC200芯片采用ARM Cortex M3核心,运行速度200M,内置1M FlashROM和512K RAM,88MC200微控制器多用于智能硬件和智能家居产品的主控制芯片。智能插座的WiFi通讯芯片采用Marvell 88W8801-NMD2 SoC芯片,芯片支持2.4G频段802.11n无线协议。

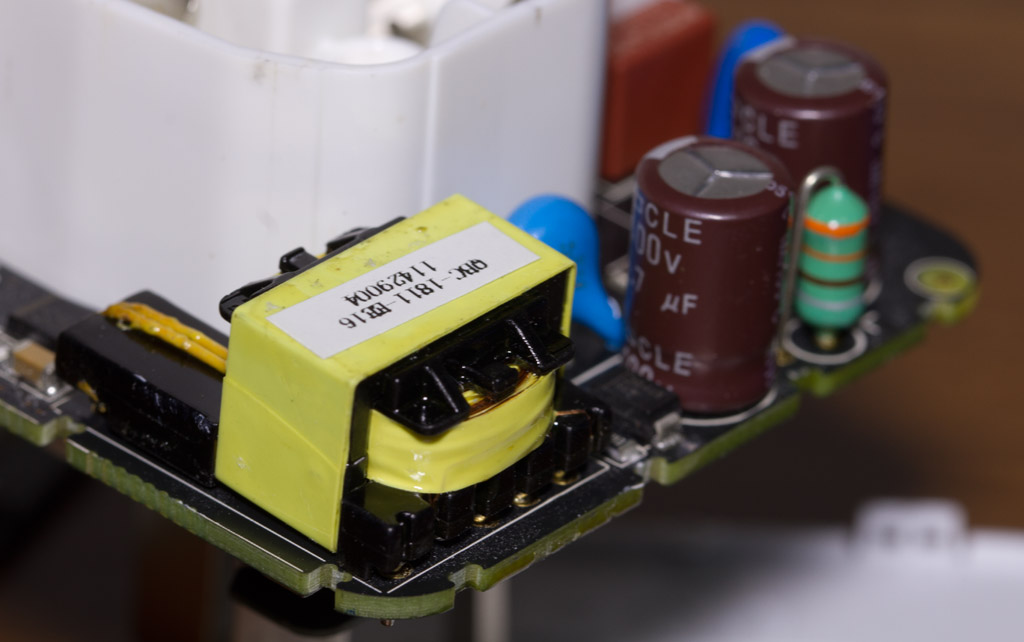

智能插座内部的高频开关电源变压器。插座内部开关电源输出供USB充电插口和控制电路所需的电源。


开关电源输入电路使用了两只400V 4.7uF电解电容,为后级输出5V USB充电插口提供足够的输出功率。


开关电源基准芯片采用ATH4LA芯片,经过测量分析,应与开关电源常的TL431电源精密基准芯片的功效相同。


5V USB充电接口并联有两个16V 470uF滤波电容,消除5V电源输出纹波,保护外接充电的电子产品。


小米智能插座待机的功耗只有0.7W,这是小编接触过的几款插座中功耗最小、最省电的智能插座。在电源插口打开情况下,此时内部继电器吸合,功耗也仅只1.2W。

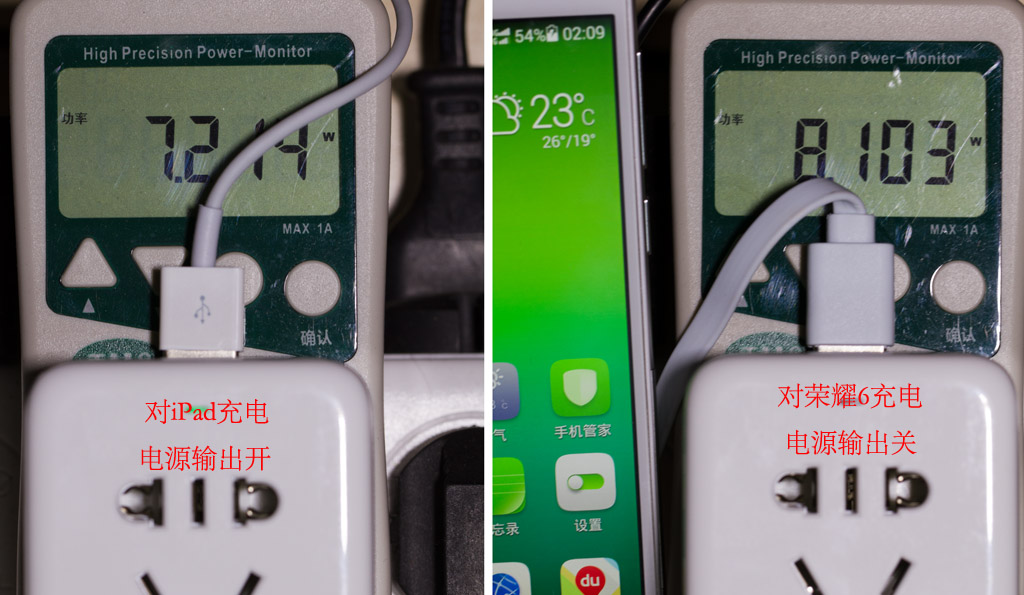

5V USB输出口标准输出电源功率为5W(5V / 1A),除去智能插座自身功耗,实测USB接口的输出功率可达到7W以上,插座内部开关电源输出功率相当不错。


后记:


通过拆解小米智能插座,可以看到这个插座并不会因低价而存在偷工减料的问题,产品的设计、零件用料一点也不含糊,跟上百元的智能插座相比质量一点都不差。小米智能插座的低价源于采用了Marvell EZ-Connect无线物联网平台芯片解决方案,Marvell为该方案提供了产品前期研发所需的很多软硬件设计资源,让开发者可以非常容易和快速设计出自已的产品,减少前期研发投入。在Marvell的这套芯片方案中,88MC200微控制器性能并不出众,但用于智能插座此类产品已非常足够。小米科技对于新推产品的行业总是先破而立,压低产品价格的同时建立自已在这一行业的主导地位。在《便宜有好货 - 小米智能插座评测》的文章中,小编对于小米智能插座的一些功能局限性颇有微词,但这个插座的硬件设计和用料还是相当不错,只要软件再加改进,肯定又会是一件让用户眼亮的小米产品。
