关于BT、WIFI产品在TELEC认证中的功率限制的解析(下篇)

1. 关于BT/WIFI在TELEC认证中的相关功率限值的计算及注意

从前文可以得知，BT3.0及以下版本的功率谱限值为3mw/MHz，BLE及WIFI的功率谱限值为10mw/MHz，那么，我们的产品相应能够发送的功率到底能有多大呢？

我们先了解一下功率谱密度的测试量及其计算过程，然后在此过程中我们来寻找对应的功率限制条件。

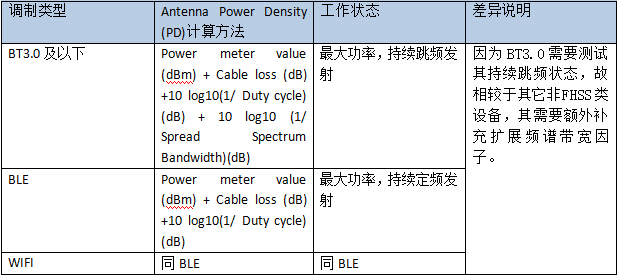

a． 关于BT3.0及以下版本与BLE、WIFI的天线功率测量及计算方法的区别：

b. 寻求可能的最大射频传导输出功率值

关于BT3.0及以下

其中固定参数为：

Cable loss=0.5dbm

Measured 90%  Spread-spectrum Bandwidth  (MHz)=69 MHz（取平均值）

Antenna Power Density PD (dBm/ MHz)=4.77 dbm/MHz（取3mw/MHz最大限值）

变量：

Duty cycle=10%~100%

求最大传导输出功率变化值

根据上文的公式，我们可以知道:

Power value= Max Antenna Power Density (PD) - Cable loss (dB) - 10 log10 (1/ Spread Spectrum Bandwidth)(dB)- 10 log10(1/ Duty cycle) (dB) =4.77-0.5-(-18.3885)-10 log10(1/ Duty cycle) (dB)=22.6585-10 log10(1/ Duty cycle) (dB)

即传导功率取值范围如下：

Power value=12.695845 dbm(duty cycle=0.1)

Power value=22.6585 dbm(duty cycle=1)

实际蓝牙芯片的duty cycle值一般为0.7，则power value最大取值应不超过21.1dbm

关于BLE及WIFI

其中固定参数为：

Cable loss=0.5dbm

Antenna Power Density PD (dBm/ MHz)=10 dbm/MHz（取10mw/MHz最大限值）

变量：

Duty cycle=10%~100%

求最大传导输出功率变化值

根据上文的公式，我们可以知道:

Power value= Max Antenna Power Density (PD) - Cable loss (dB) - 10 log10(1/ Duty cycle) (dB) =10-0.5-10 log10(1/ Duty cycle) (dB)=9.5-10 log10(1/ Duty cycle) (dB)

即传导功率取值范围如下：

Power value=-0.5 dbm(duty cycle=0.1)

Power value=9.5 dbm(duty cycle=1)

实际BLE芯片的duty cycle值一般为0.7，则power value最大取值应不超过7.95dbm

实际WIFI芯片的duty cycle值一般为0.8，则power value最大取值应不超过8.53dbm

来源：BALUN原创   作者：曹少东  责任编辑：芭拉小编

欢迎转载，请注明出处
