Micro USB接口适配器之EN301489-34新旧版本更替详解
从2011年欧盟颁布第一版专门针对micro USB接口手机充电器法规要求，即ETSI EN 301 489-34 V1.1.1 (2010-10) （EN301489-34 是指关于无线电设备和服务的相关电磁兼容标准的第34 部分，即关于移动电话的外部供电设备的特殊规定）以来，至今已更新到第三版。其版本及适合日期如下：
|
标准版本号 |
取代标准 | 版本到期日期 |
|
EN 301 489-34 V1.1.1 |
-- |
-- |
|
EN 301 489-34 V1.3.1 |
EN 301 489-34 V1.1.1 |
28/02/2014 |
|
EN 301 489-34 V1.4.1 (new) |
EN 301 489-34 V1.3.1 |
28/02/2015 |

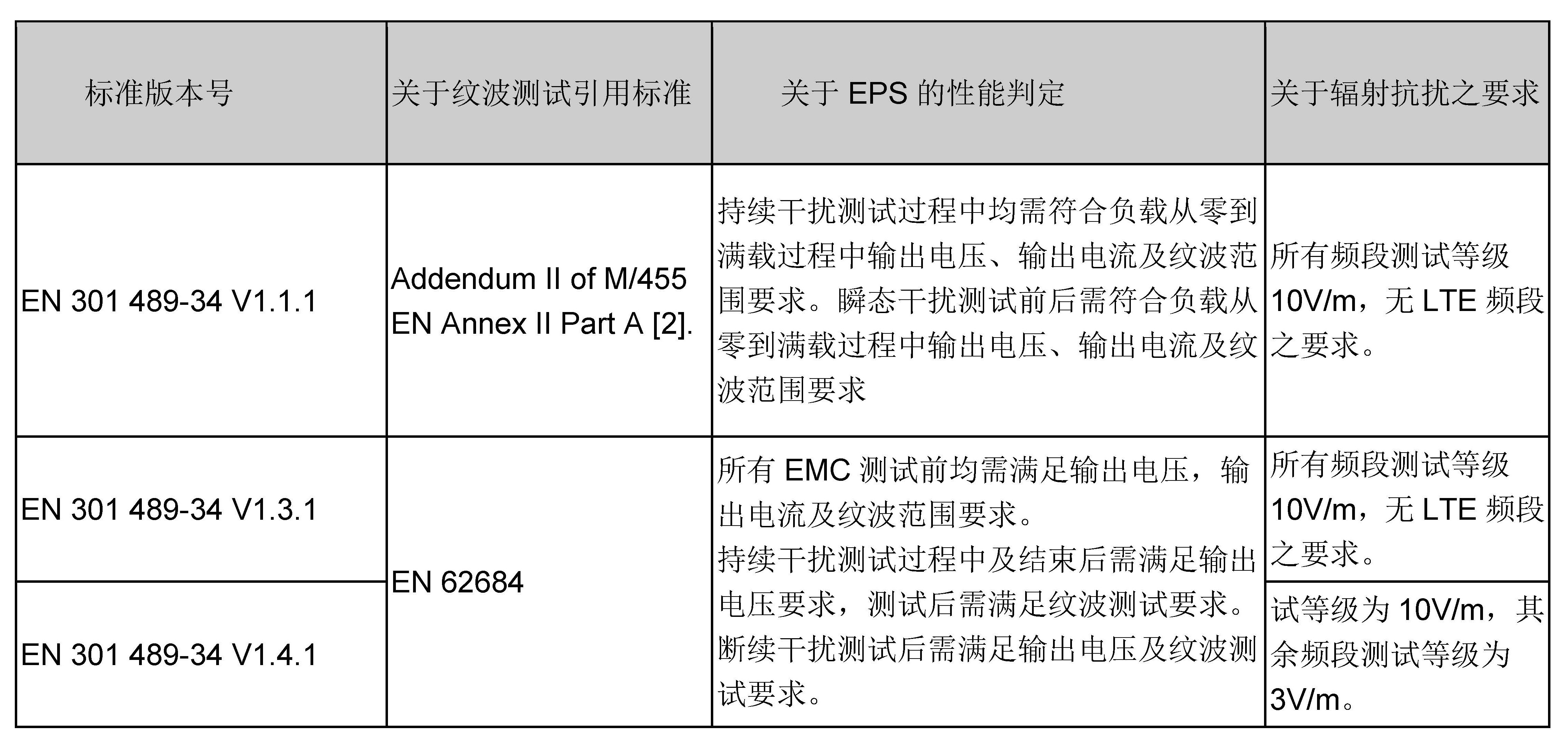

三个版本之主要差异:
其中V1.3.1与V1.1.1版本差别较大，V1.4.1与1.3.1差别较小。总体来看V1.3.1及其以后版本对于抗扰类测试判据描述及要求更为清晰合理，且对于纹波测试要求改变较大。
下面将详细叙述最新V.1.4.1版本之要求
新版标准的若干条款及定义引述EN 62684《数据功能移动电话使用的共同外部电源(EPS)的互操作性规范规定了设备》标准之内容。
对设备进行供电的EPS(外部供电设备)即充电器必需要符合条件：
1. 设备通过使用一个micro-B 的USB 插头电缆的充电器进行电源供电。
3. 适应环境范围：
|
温度要求 |
湿度要求 |
|
0~45度 |
小于90% |
在上述环境范围内设备需能保持正常工作状态。
4. DC输出需符合参数：
其中关于可拆卸型输出线缆，标准另有特殊要求，因与EMC无较大关联，本文不做细述。
关于EPS的测试需要注意的几个测试条件：
1.进行EPS的测试时它的直流输出端口必需要连接一个有代表性的通用负载。测试过程中要尽量愕然测试设备及其它设备的射频信号对测试结果产生干扰。这就要求测试需要在一个相对屏蔽的环境中进行。
2. 测试时EPS必须采用Micro-B端口的电缆进行测试。它的线长需要记录在报告。因为许多测试项是根据其线长度进行判定是否需要测试。
有代表性的通用负载需要符合如下要求：
1.有一个可与Micro-B端口相连的插头。
2.在EPS的输出处有一个并联的1μF电容。电容需满足容值误差+-0.1μF，在1MHz频率下ESR为0.01欧姆，10KHz频率下ESR为0.6欧姆。
3. 通用负载电阻的可调范围需满足：
通过调节电阻，可以得到的试验过程中需要的电流（包含最大的额定电流）和输出电压。
注：电流范围为500毫安到1500毫安。
4.一个屏蔽的外壳（主要是为排除该电阻本身的干扰，如为纯阻抗器件或本身辐射符合测试要求亦可不包含）。
标准要求之工作模式：
1. 关于骚扰类测试
测试需在四种情况下进行：a.产品定义的最差情况；b .10%额定输出电流情况；c.100%额定输出电流情况；d. 空载（负载电阻设定为10KΩ进行模拟空载）情况。
2. 关于抗扰类测试
测试一般在两种情况下进行（具体情况视不同抗干扰测试要求选择）：a.通用测试负载条件，即EPS标称之工作状态下进行。b.空载（负载电阻设定为10KΩ进行模拟空载）情况下进行。
标准要求之测试项：
|
编号 |
引用之基础标准 |
测试类型 |
是否需符合 |
|
骚扰类测试 (EN 301 489-34 Clause 7.1) |
|||
|
1 |
EN 55016 |
Radiated Emission/辐射骚扰 |
|
|
2 |
EN 55016 |
Conducted Emission, DC Ports/传导骚扰，直流端 |
见注解1 |
|
3 |
EN 55016 |
Conducted Emission, AC Ports/传导骚扰，交流端 |
需符合 |
|
4 |
EN 61000-3-2 |
Harmonic Current Emissions/谐波电流 |
见注解2 |
|
5 |
EN 61000-3-3 |
Voltage Fluctuations & Flicker/电压波动和闪烁 |
需符合 |
|
抗扰类测试(EN 301 489-34 Clause 7.2) |
|||
|
7 |
EN 61000-4-3 |
RF Electromagnetic Field /辐射抗干扰 |
需符合 |
|
8 |
EN 61000-4-2 |
Electrostatic Discharge/静电 |
需符合 |
|
9 |
EN 61000-4-4 |
Fast transients common mode, AC Ports/电快脉冲干扰，AC端 |
需符合 |
|
10 |
EN 61000-4-6 |
RF common mode 0,15 MHz to 80 MHz, DC Ports/传导抗干扰，DC端 |
|
|
11 |
EN 61000-4-6 |
RF common mode 0,15 MHz to 80 MHz, AC Ports/传导抗干扰，AC端 |
需符合 |
|
12 |
EN 61000-4-11 |
Voltage Dips and Short Interruptions Immunity/电压跌落和短时中断 |
需符合 |
|
13 |
EN 61000-4-5 |
Surge Immunity, AC Ports/浪涌，直流端口 |
需符合 |
|
注解1:该项测试需要符合厂家提供之直流输出线缆长度超过3M的情况下进行。 注解2: 谐波电流发射的要求适用于每相输入电流小于或等于16Ａ并且输出。功率高于75W 的设备。由于移动设备即手机类产品基本达不到75W 这个要求。所以这项不用测试。
|
|||
对于一个EPS设备，在连接一通用典型负载的情况下，对于持续干扰测试后的性能判据需符合如下要求：
USB Micro-B端口在连接通用典型负载的情况下，在从空载到最大电流输出的情况下其输出电压始终保持在5 V ±0.25 V。
输出纹波电压 (在负载从零到满载的条件下进行测试): 测量依据EN 62684所提供之测试方法，在20 MHz带宽情况下其纹波测量值需在80mVp-p以下。
对于断续干扰在测试结束后的合格判据:
1) USB Micro-B端口在连接通用典型负载的情况下，在从空载到最大电流输出的情况下其输出电压始终保持在5 V ±0.25 V。
2) 输出纹波电压 (在负载从零到满载的条件下进行测试): 测量依据EN 62684所提供之测试方法，在20 MHz带宽情况下其纹波测量值需在80mVp-p以下。
