USB接口类移动电源检测分析

   发布人:BALUN-WebMaster  发布时间:2014-09-03

本月,质监总局对移动电源进行抽查,并发现市场上大量产品存在质量问题,如“容量虚标”、“重物冲击测试后发生着火现象”、”外壳防火等级不够” 等问题。移动电源的产品质量问题再次引起人们的关注。


  • 国内外关于USB接口类移动电源检测认证情况介绍

目前,国际上并没有统一的针对USB接口移动电源的检测标准,移动电源更多地是对其产品内部的电池组及电芯检测进行安全监测,并依据IEC60950-1、IEC61000及各国差异检测整机的安全及电磁兼容性能;如:台湾地区 CNS15364 2nd (针对电池包) + CNS14336-1 (针对整机安全) +CNS13438 (针对整机EMI)

国内目前针对移动电源没有对应的国家标准,移动电源产品的检测以前更多是依据GB/T18287的相应条款。该标准是针对手机等便携式通信设备用锂电池拟写的标准。标准的空缺也迫使很多企业及认知机构开始自发的编写行业标准,如中国化学与物理电源行业协会与全国碱性蓄电池标准化技术委员会编写的《USB接口类移动电源》标准等。


  • USB接口类移动电源检测认证分析

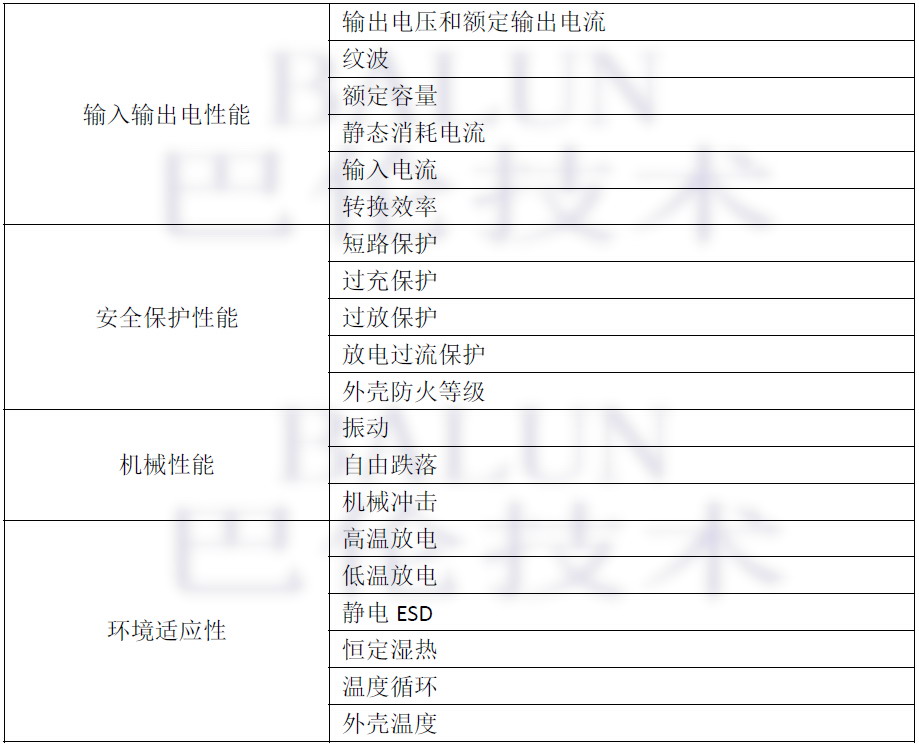

参考国内、外技术标准,可以发现目前对移动电源的检测主要是围绕以下几个方面:

  1. 产品结构;
  2. 产品电性能;
  3. 产品的安全保护;
  4. 产品机械及气候等环境适应性;
  5. 接口及附件可靠性。
  6. 电芯安全性测试


我们将对上文中所提到的部分测试项目进行分析:

1. 转换效率的测试

移动电源转换效率是移动电源的一个重要技术参数,它主要是由产品内置线路板的输入输出效率所决定,测试中发现转换效率高的线路板可以使移动电源为用户提供更长的续航时间。

市面上移动电源产品上所标的容量值多为内置电池的标称容量。 而移动电源真正可以为用户提供的电量主要由线路板的转换效率与其内置的电池容量决定。 目前国内移动电源线路板的转换效率多为50-70%不等。

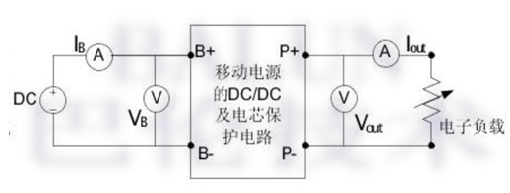

(转换效率测试原理图)

转换效率计算公式

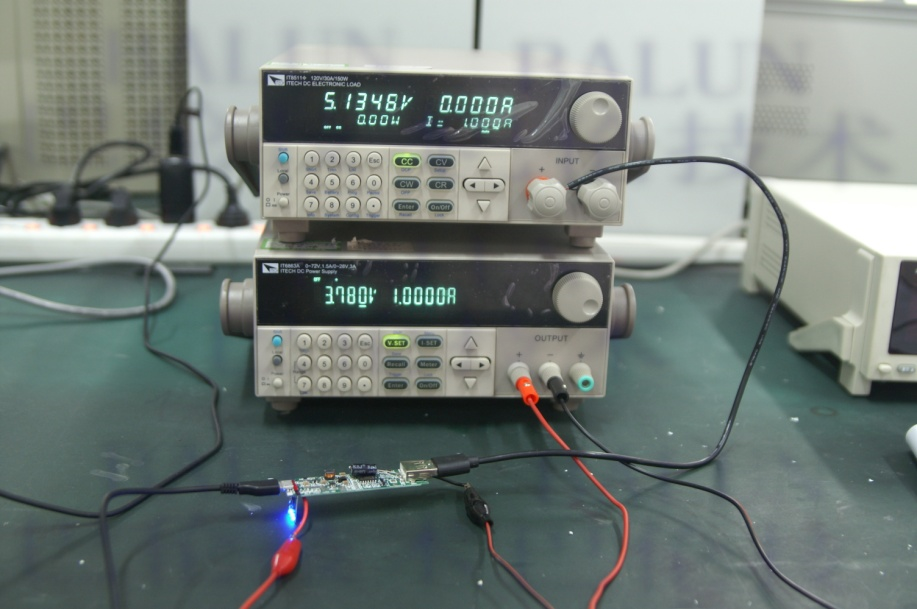

(转换效率测试图)


2. 纹波测试

纹波是由于直流稳定电源的电压波动而造成的一种现象,是考量移动电源输出稳定性的重要指标。纹波大将导致移动电源的转换效率变低。

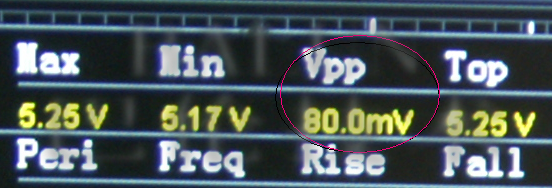

(纹波测试图)


3. 外壳防火要求

移动电源的防火等级要求多是参考GB4943.1等检测标准要求。在测试时需采用水平垂直燃烧仪及灼热丝测试仪等设备。

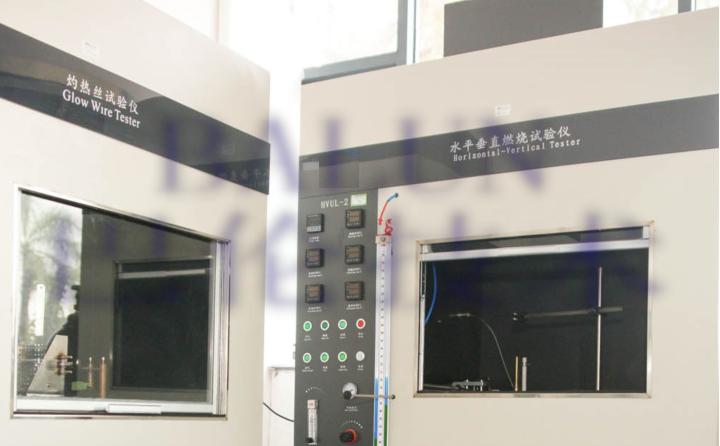

(燃烧测试)


除上述测试外,移动电源的检测还包括对电源内电池的安规、可靠性测试等,如撞击、外短路。巴伦拥有完善的检测能力,可以为广大企业提供相关检测服务。
