穿戴设备SAR测试浅析
智能穿戴设备的普及,不光带给消费者越来越多便利,对于标准组织来说,其所需要考虑的测量评估方法也会越来越复杂。今年9月,苹果公司刚刚发布Apple Watch,支持Siri,WiFi和蓝牙。以及谷歌阵营早前发布的Android Wear平台,整个行业推出的腕带设备越来越多。功能强大的手表,不光支持消费者在便利的使用穿戴设备的时候也会产生疑问,这样的设备使用时会对人体产生什么影响,怎样的产品才是符合标准要求的产品。欧美国家在标准发展和更新上相对来说能更及时的跟进行业的发展,所以在标准制定和要求上也会考虑这些设备的一些使用安全。
特殊比吸收率(SAR)是评估无线终端辐射的能量对于人体的一个重要指标,因为穿戴类设备特殊比吸收率(SAR)案例较少,所以这里我们针对其中比较典型的产品:Apple Watch类智能手表产品的SAR评估进行一个简单的分析。
- Apple Watch类智能手表设备SAR测试的评估模式

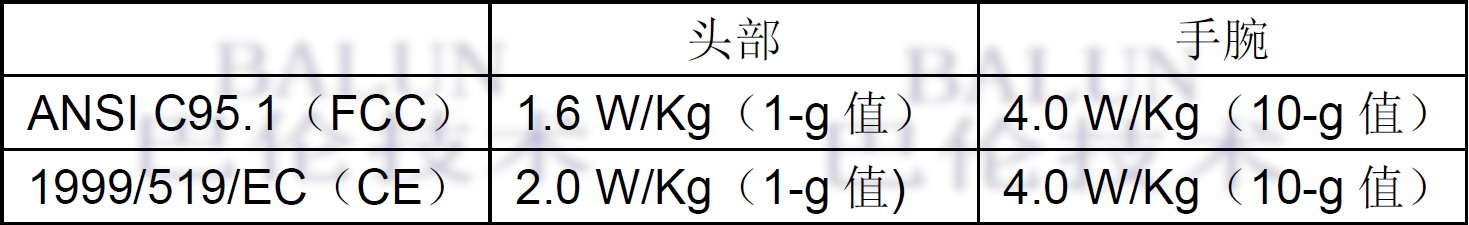

智能手表穿戴在人的手腕上,故而我们需要对手腕上的SAR值进行评估;在一些特殊应用场合,比如使用者可能对着手表进行通话,故而我们也需要评估手表对人头的SAR值。根据ANSI C95.1和欧盟指令1999/519/EC,通用类设备在手腕和头部最大许可的SAR值定义如下:
- Apple Watch类智能手表设备是否需要进行SAR测试
因其特殊性,通常而言这类产品都是穿戴在手腕上其距离人体的距离往往是小于50mm的。按照FCC的SAR测试门限计算公式;
其中:
f 是指其无线发射的频率,单位为GHz
Max. Power 是指最大发射的功率,单位是mW,
min.test separation distance 是指设备距人体的最小距离,单位是mm,当设备距离人体小于5mm时,按5mm的最小距离计算。
结合当下的无线通讯技术,当智能手表使用了GSM、WCDMA、CMDA、LTE、WIFI等无线通讯技术时,那么它的在头部和手腕部位的SAR值就必须要进行评估测试了。
- Apple Watch SAR测试方法
1. 手腕处的SAR评估测试方法:
在FCC KDB 447498 D01 General RF Exposure Guidance中专门有提及到关于腕戴设备的测试方法。如果手表贴近手腕部分比较平,那么可以使用身体的测试模型加身体的液体进行测试,测试的距离为紧贴,其测试的SAR值不能能超过4.0W/Kg(10-g值)。如果手表贴近手腕的部分存在一定的弧度或者夹角无法做到与身体模型紧贴,那么此类设备在做SAR评估之前需要向FCC进行PBA (Permit But Ask)的询问流程,确认测试方法。
2. 头部处的SAR评估测试方法:
如前文提及,因在某些场合,使用者可能会对着手表通话,FCC针对这种情况也给出了测试的建议方法,即手表表面朝向身体模型,加头部的模拟组织液,已经距离1.5cm,进行SAR测试,其测试的SAR值不能能超过1.6W/Kg(1-g值)。
当然,如果该智能手表还有其它多发射机,同样也需要满足多发射机的评估测试要求。
后续巴伦技术(BALUN)会继续推出各种热点技术的介绍,敬请密切关注。如需了解更多的信息和寻求更深入的技术支持,可邮件至 info@baluntek.com 或致电0755-66850100联系巴伦技术(BALUN)进行咨询。
