为什么巴伦的SAR认证测试这么快?浅谈SAR筛查测试

   发布人:BALUN-WebMaster  发布时间:2015-03-11

看过“巴伦芭拉”上期《吐槽LTESAR测试》的朋友们,不知道LTE SAR测试是否有了清晰的概念?如果还没有概念或者是没有了解过的朋友,请点此传送门直达!

http://www.baluntek.com/news/news.asp?pk=73


延续上期的问题,针对LTE如此繁琐的测试配置模式,是否有一个更为快速的解决方案呢?答案是肯定的。在新公布的IEEE 1528:2013 IEC 62209-3这两个不同的标准体系中都提到了一种新的解决方案---Fast SAR testing,简而言之就是SAR快速测试。虽然Fast SAR新的标准已经发布,但是IEEE 1528:2013IEC 62209-3现在还处于数据验证阶段,需要大量的测试实例来证明,所以说目前新的Fast SAR system只能用作pre-test,而不能用作certification级别的测试。不过从发展趋势看,Fast SAR system肯定是要取代传统的SAR测量系统的。


就现在而言,如果一个天线工程师辛辛苦苦设计出一款天线,而我们的SAR测试工程师也辛辛苦苦测试完成了大部分频段SAR测试,但在最后一个频段测试超标...这种所有工作都推倒重来的噩耗,估计会让所有人崩溃。为了防止这种不幸的事情发生,巴伦技术提出了一种完美的解决方案----SAR ScreeningSAR值筛选)。就是先使用Fast SAR system在极短的时间内完成被测物SAR值的快速评估,之后通过巴伦工程师丰富的测试经验判断,如果样机判断没有问题,再在巴伦认证级别的系统(DASY 5SATIMO SAR)上一次性通过认证级别测试。这种方案可以最大限度的缩短产品的研发周期和测试认证周期,为产品的上市时间上赢得先机!

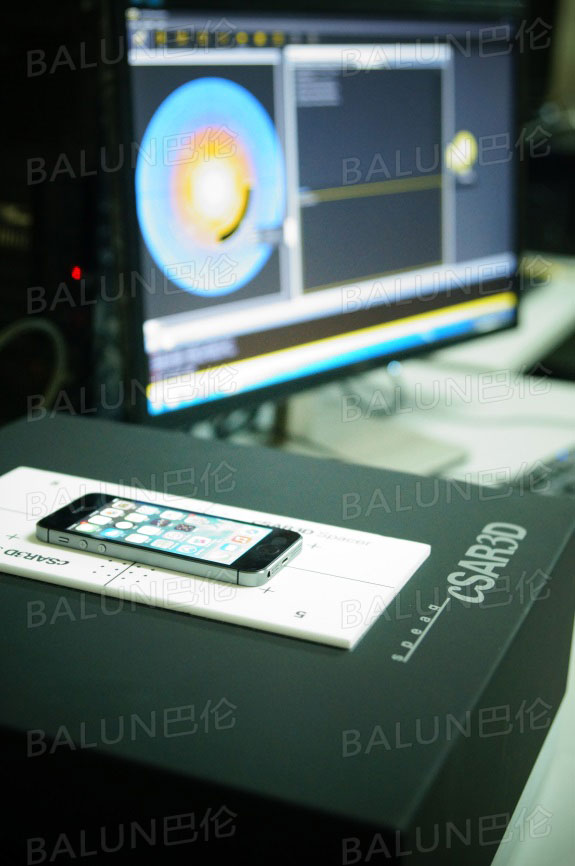

在新标准中提出的SAR快速测试系统,是要求采用一种新的多探头阵列和半固体模拟组织液,来替代现在使用的单一电场探头和液态模拟组织液,从而减少探头的移动时间和更换组织液的时间。其测试SAR的时间基本上可以做到实时测试,这意味着只要将手机放在仪器上就可以测试出SAR值。巴伦作为这些前沿科技的领导者,及时跟进这些新的技术并且任性地在今年3月份购入SPEAG3D快速测试系统,该系统可自行选择配置模式并自动控制巴伦新购买的全频段R&S CMW500,10分钟之内完成LTE 4G手机所有频段的预测试扫描。


为了让大家对Fast SAR System有一个快速清晰的概念,小编在这里给大家讲解一下它的工作原理。前文提到新的系统采用了多探头阵列,大家可以把它想象成一个密密麻麻的钉床,每根钉子就是一个探头,探头上集成了多个传感器。只要将被测物放在这些传感器的上方,就可以测量出被测物在该点形成的电场强度,如果这些传感器除了可以测试电场强度,还可以测出电场向量的话,理论上就可以计算出被测物在整个空间所有坐标上形成的电场强度,再通过SAR的计算公式(SAR值等于电导率乘以电场强度的平方再除以组织液密度)计算出被测物在该点产生的SAR值。


目前巴伦技术现有三套SAR测试系统:SATIMO open SARSpeag DASY 5以及Speag cSAR3DFast SAR system)。为了让大家有一个比较直观的测试结果对比,巴伦从市场上挑选了某知名铭牌的4G手机一部,分别在不同的频段上做测试对比,对比结果如图(一、二、三)所示:

SATIMO open SARSpeag DASY 5以及Speag cSAR3D 测试结果

(图一)

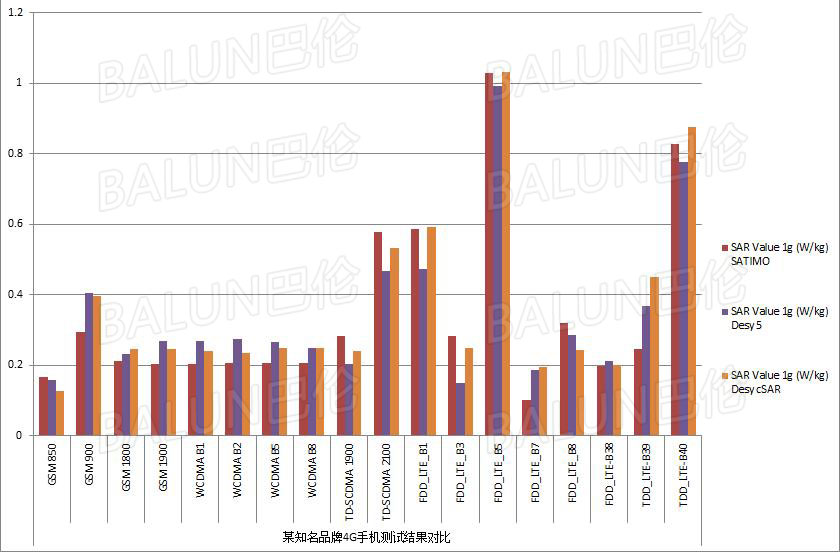

三套系统1g SAR 值之间的差异(图二)

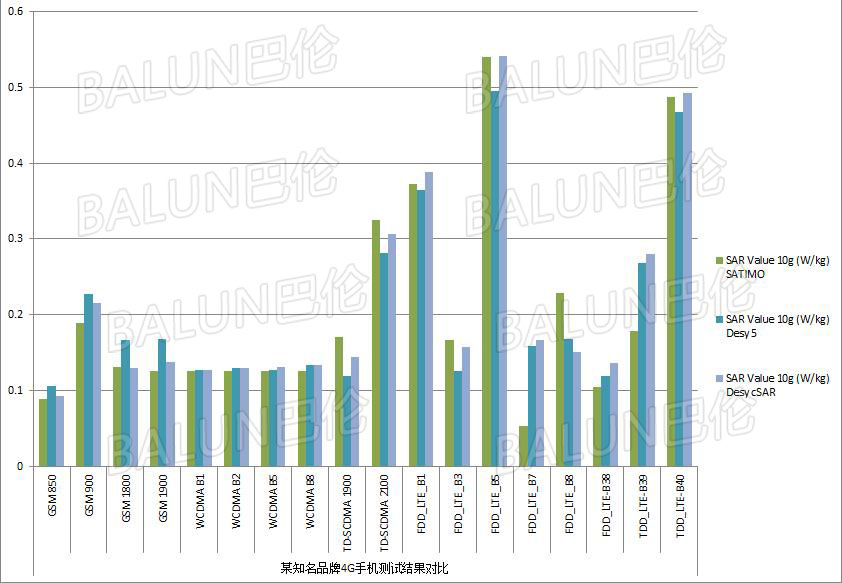

三套系统10g SAR 值之间的差异(图三)


从以上的测试结果来看,快速测试系统完全可以满足预测试的要求,并将原来几个小时的工作量缩短至10分钟,其测试结果的走势和误差基本上都在系统的不确认度控制范围之内。那么,大家还在等什么呢?别再一遍又一遍的改天线了! 别再一次又一次的重复验证SAR值了 快过来试试一次性通过认证测试的畅爽吧!


来源:BALUN原创   作者:彭世萌 责任编辑:芭拉小编

欢迎转载,请注明出处
